检测项目

力学性能检测：

  • 拉伸试验：屈服强度（Rt0.5/Rp0.2）、抗拉强度（Rm）、屈强比（参照API5CT附录H）
  • 冲击试验：夏比V型缺口冲击功（KV2≥54J，-20℃工况）
  • 硬度检测：洛氏硬度（HRC≤22），维氏硬度梯度测试
几何尺寸检测：
  • 壁厚公差：激光测厚仪连续扫描（允差±12.5%）
  • 管体椭圆度：三维测量系统（≤0.5%D）
  • 螺纹参数：锥度、齿高、紧密距（L1~L4环规控制）
无损探伤检测：
  • 超声波探伤：纵向/横向缺陷检测（灵敏度φ1.6mm平底孔）
  • 漏磁检测：壁厚减薄量识别（分辨率0.1mm）
  • 磁粉探伤：表面裂纹检测（符合ASMESE-709）
耐腐蚀性能：
  • 硫化物应力开裂（SSC）：NACETM0177MethodA
  • 氢致开裂（HIC）：NACETM0284溶液A（CLR≤15%）
  • 点蚀速率测试：ASTMG48方法A（临界温度≥25℃）
化学成分分析：
  • 全元素光谱：碳当量CEV≤0.43%，P/S≤0.020%
  • 气体含量：氧氮氢分析仪（[H]≤2ppm）
  • 夹杂物评级：ASTME45A法（D类≤1.5级）
金相组织检验：
  • 晶粒度评级：ASTME112（≥7级）
  • 带状组织：API5CT图C.10（≤3级）
  • 显微硬度梯度：热影响区HV10偏差≤50
密封完整性：
  • 水压试验：保压时间≥10s（试验压力≥90%SMYS）
  • 气密封检测：氦质谱检漏（泄漏率≤1×10⁻⁶mbar·L/s）
涂层性能：
  • 防腐层厚度：磁性测厚仪（FBE≥250μm）
  • 附着力测试：划格法（≤2级剥离）
  • 阴极剥离：ASTMG8（剥离半径≤6mm）
残余应力检测：
  • X射线衍射法：ASTME915（σres≤60%σs）
  • 切环法：APIRP5C5AnnexD
全尺寸试验：
  • 压缩弯曲试验：API5C5图F.1（曲率半径≥40×OD）
  • 连接强度试验：上/下屈服极限载荷计算

检测范围

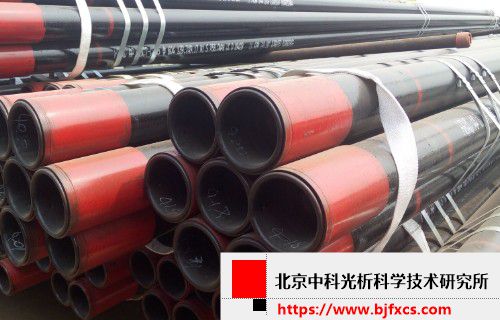

1.油套管：J55/K55/N80至V150钢级，重点检测螺纹密封性及抗挤毁强度

2.管线管：API5LX42-X100钢级，侧重HIC敏感性及DWTT性能

3.钻杆：E75-X95级管体，强化摩擦焊缝超声波探伤及夏比冲击功

4.耐蚀合金管：双相钢2205/2507，严控σ相析出（≤0.5%）及PREN值≥40

5.连续油管：CT80-CT110，疲劳寿命试验（≥5000次循环）为核心项目

6.套管附件：浮箍/浮鞋，验证密封压力≥70MPa及循环次数≥5次

7.非API高抗挤套管：增加残余应力测绘及椭圆度在线监控

8.隔热油管：真空层热导率≤0.03W/m·K，氦检漏全程监控

9.膨胀管：膨胀后屈服强度衰减率检测（ΔRp0.2≤15%）

10.复合管材：钛合金内衬管，界面结合强度≥100MPa

检测方法

国际标准：

  • API5CT套管和油管规范（第10版增补2）
  • ASTME8/E8M-21金属材料拉伸试验方法
  • ISO11960石油工业用套管及油管
  • NACETM0177-2016硫化氢环境金属抗SSC试验
国家标准：
  • GB/T20657-2022石油天然气工业管线管
  • GB/T228.1-2021金属材料拉伸试验（应变速率控制差异：GB要求0.00025~0.0025/s）
  • SY/T6423.6-2019油井管无损检测第6部分：钻具摩擦焊区检测
  • GB/T4157-2022金属抗硫化物应力开裂试验（与NACETM0177载荷施加方式差异）

检测设备

1.全自动拉伸试验机：INSTRON8862型（1000kN载荷，轴向应变测量精度±0.5%）

2.低温冲击试验机：ZWICKRKP450（温度范围-196℃~200℃，摆锤能量450J）

3.多通道超声波探伤仪：OLYMPUSOmniscanMX3（128晶片相控阵，检测频率1-20MHz）

4.管材漏磁检测系统：ROSENPPL管道检测平台（周向分辨率512点，壁厚检测精度±0.1mm）

5.直读光谱仪：ARL4460（分析元素C,S,Pb,Bi等18种，检出限0.1ppm）

6.自动金相显微镜：ZEISSAxioImager.M2m（5000:1动态对焦，晶粒度自动评级）

7.HIC/SSC试验釜：CORTEST动态加载系统（H₂S分压1bar，三点弯曲载荷）

8.全尺寸试验机：10000kN液压系统（弯曲半径控制精度±0.1m）

9.螺纹综合测量仪：GagemakerSR2500（螺纹锥度检测精度0.001mm/mm）

10.残余应力分析仪：PROTOiXRD（Cr-Kα辐射，ψ角±45°）

11.氦质谱检漏仪：INFICONELT3000（灵敏度1×10⁻⁹mbar·L/s）

12.连续油管疲劳试验台：双弯曲半径设计（最小半径1.5×OD）

13.高温高压釜：500℃/100MPa工况模拟（CO₂/H₂S混合腐蚀试验）

14.三维激光扫描仪：HEXAGONAbsolute9m（点距0.01mm，管体全周扫描）

15.涂层附着力测试仪：Elcometer106（0-10级划格刀，自动图像分析
